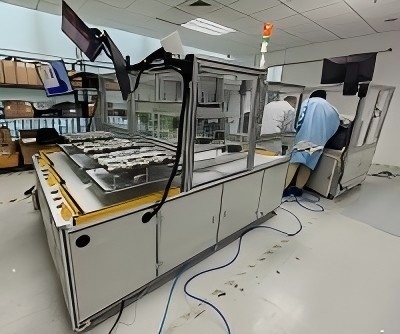

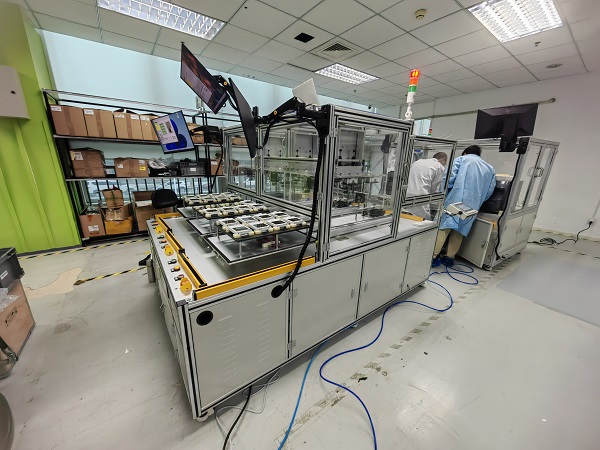

包含三個相同且獨立通道，由一套PLC控制。上料位和下料位分別有啟動、停止、復位、急停按鍵（共6組）。有指示燈提醒操作員上料，下料。標定站有透明外罩，外罩留有上下料口，兩側留有開關窗，方便維修。上下料口有安全光柵。
具體要求如下：
1. 托盤設計
1.1） 可以?？咳齻€位置（來回移動）： 上料位，標定箱位，下料位。
1.2）托盤有8個工件位，能放置8個QMX6產品。每個工件位，凸起定位，對應產品有孔的地方需要鏤空，便于產品散熱。工件位設計，方便藍領手工取放產品，方便機器手取放產品。
1.3）工件位設計有簧片夾緊機構（類似于插排上的插座結構），匹配產品上KNX插針，用于產品的供電和通訊。16組簧片加緊機構，引出16根線，集中到托盤某個位置的連接器（類似端子排）。
1.4）標定箱位有運動連接器，待托盤停靠標定箱位時，連接器移動，與托盤連接器對接。實現產品上電。
1.5）托盤停靠標定箱位時，保證QMX6產品，懸空在標定箱的半空中（利于空氣流通）。
2. 標定箱設計
2.1）整體分成兩部分：底座（作為托盤的一部分），箱蓋
2.2) 嚴格確保標定箱的密封性。使用隔熱材料，確保一定保溫性，標定箱優先選透明材料（不使用導熱性強的金屬材料）。
2.3) 標定箱內安裝小型循環風扇（可安裝在托盤上或箱蓋上），密封標定箱時，風扇轉動持續5-10秒鐘。
2.4）標定箱內，安裝4只溫濕度reference,4只CO2 reference。
2.5） 標定箱內尺寸滿足：
a) 產品與產品之間的橫向間距≥3cm
b) 兩排產品的排間距≥4cm
c) 產品與外罩留出距離≥5cm
d) 產品距離上蓋和地面的垂直距離≥10cm
3. 移動機構設計
電缸運動
4. 電氣控制設計
松下PLC控制
5. 提供三臺臺式機（PC）及安裝。(型號Z2G9 TWR i71270 32 GB 512GB；顯示器HP E23)
6. 總體實現功能描述：
6.1）上料位，藍領把裝配好的QMX6產品，擺放到托盤穴位中。按開始按鈕，托盤自動移動到標定箱位，箱蓋下落，標定箱密封，KNX上電，風扇開啟5-10秒。
6.2) 設備讀取reference值，等待標定箱空氣環境穩定。
6.3）穩定后，開始CO2標定，完成溫濕度CO2精度測試，輸出產品精度測試標定結論：PASS/FAIL
6.4）標定箱蓋打開，托盤從標定箱位移動到下料位。
6.5）等待機器手拿空托盤上的QMX6， 托盤自動返回上料位（或藍領手動拿空產品，按按鈕，托盤返回上料位）。
